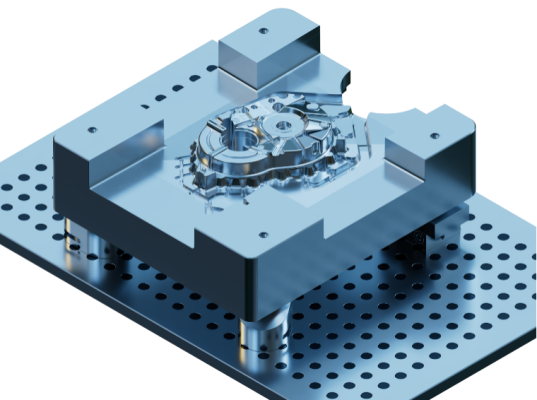

HH系列
在此写入描述

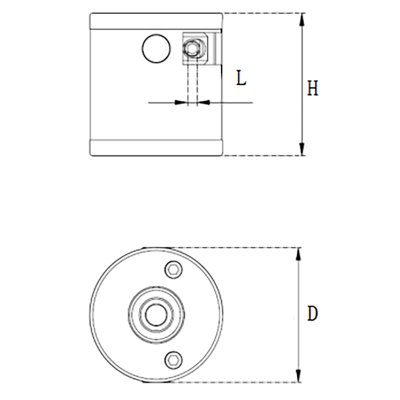

HH-A
| 名称 | 编号 | 外径D | 高度H | 内六角宽L | 内六角扭力 | 重量 |
|---|---|---|---|---|---|---|
| M08-HH-A | M08-HH-0 | 75mm | 70mm | 5mm | 12Nm | 2Kg |
| M12-HH-A | M12-HH-0 | 85mm | 90mm | 6mm | 20Nm | 3.5Kg |
| M16-HH-A | M16-HH-0 | 105mm | 110mm | 8mm | 45Nm | 7Kg |
应用简介
X/Y平面零件原点定位。
适用于未变形零件加工装夹。

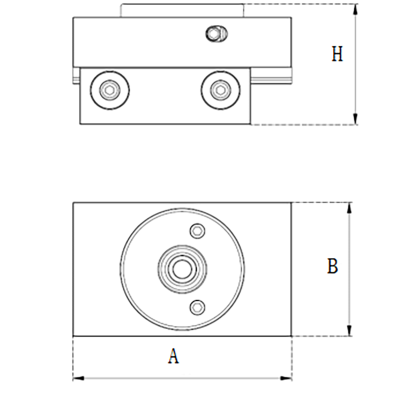

HH-B
| 名称 | 编号 | 长度A | 宽度B | 高度H | X/Y轴向移动范围 | 内六角宽L | 内六角扭力 | 重量 |
|---|---|---|---|---|---|---|---|---|
| M08-HH-B | M08-HH-LXY | 160mm | 90mm | 70mm | -5_+30mm | 5mm | 12Nm | 6Kg |
| M12-HH-B | M12-HH-LXY | 160mm | 100mm | 90mm | -5_+30mm | 6mm | 20Nm | 9Kg |
| M16-HH-B | M16-HH-LXY | 170mm | 120mm | 110mm | -5_+30mm | 8mm | 45Nm | 14Kg |
应用简介
零件轴向（X轴或Y轴）定位。
适用于未变形零件加工装夹。

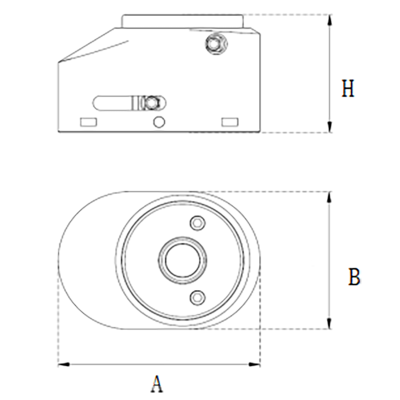

HH-C
| 名称 | 编号 | 长度A | 宽度B | 高度H | XY平面平动范围 | 内六角宽L | 内六角扭力 | 重量 |
|---|---|---|---|---|---|---|---|---|
| M08-HH-C1 | M08-HH-PXY | 140mm | 95mm | 70mm | -5_+40mm | 5mm | 12Nm | 4Kg |
| M12-HH-C1 | M12-HH-PXY | 150mm | 105mm | 90mm | -5_+40mm | 6mm | 20Nm | 6.5Kg |
| M16-HH-C1 | M16-HH-PXY | 170mm | 125mm | 110mm | -5_+40mm | 8mm | 45Nm | 10Kg |
应用简介
可以捕捉任意位置工艺孔定位装夹。
