拉钉
在此写入描述

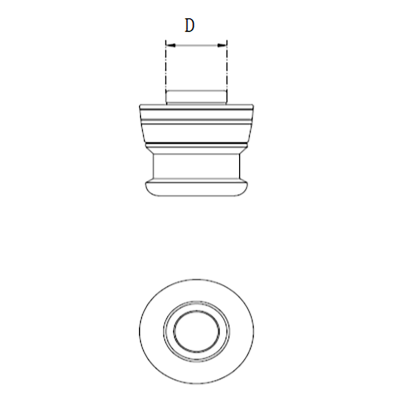

拉钉-A0
名称 | 编号 | 外径D | 扭力 | 剪切力 |
|---|---|---|---|---|
M08-拉钉-A0 | M08-D16-H27 | 16mm | 50Nm | 25Kg |
M12-拉钉-A0 | M12-D20-H36 | 20mm | 180Nm | 500Kg |
M16-拉钉-A0 | M16-D24-H45 | 24mm | 400Nm | 800Kg |
应用简介
零件端与支撑柱连接，工作台端与非A型支撑柱连接。

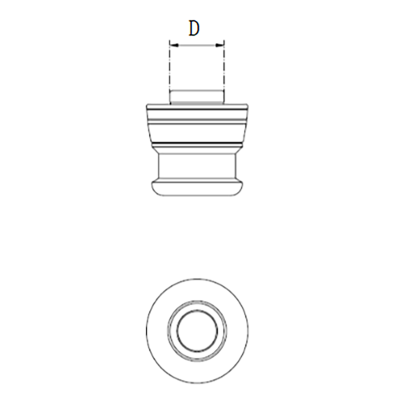

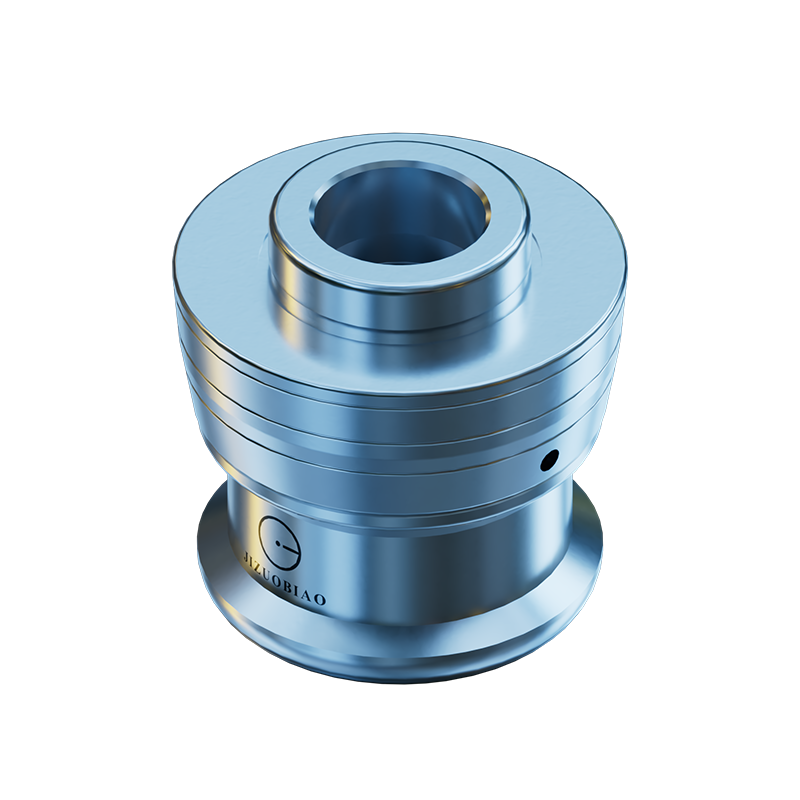

拉钉-A1
名称 | 编号 | 外径D | 扭力 | 剪切力 |
|---|---|---|---|---|
M08-拉钉-A1 | M08-D17-H27 | 17mm | 50Nm | 25Kg |
M12-拉钉-A1 | M12-D22-H36 | 22mm | 180Nm | 500Kg |
M16-拉钉-A1 | M16-D26-H45 | 26mm | 400Nm | 800Kg |
应用简介
热处理零件修正工艺孔和变形后使用。

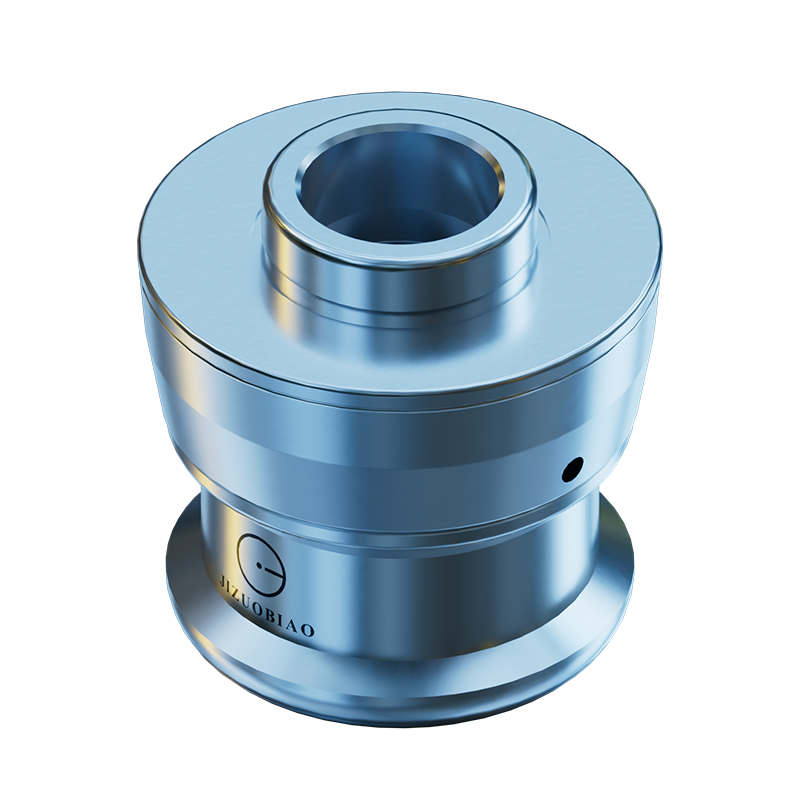

拉钉-A2
名称 | 编号 | 外径D | 扭力 | 剪切力 |
|---|---|---|---|---|
M08-拉钉-A2 | M08-D15-H27 | 15mm | 50Nm | 25Kg |
M12-拉钉-A2 | M12-D19-H36 | 19mm | 180Nm | 500Kg |
M16-拉钉-A2 | M16-D23-H45 | 23mm | 400Nm | 800Kg |
应用简介
热处理零件修正变形时使用。

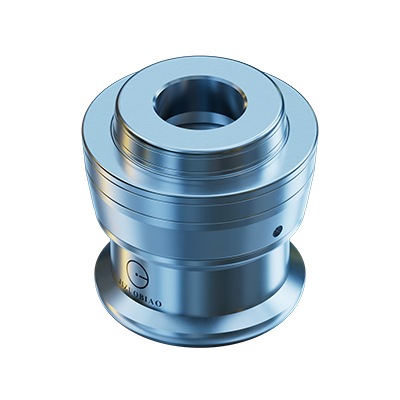

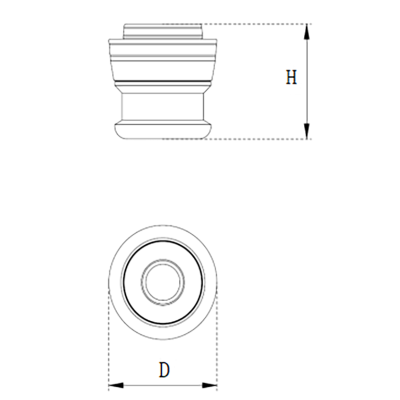

拉钉-B
| 名称 | 编号 | 外径D | 高度H |
|---|---|---|---|
| M08-拉钉-B | M08-D30-H27 | 30mm | 27mm |
| M12-拉钉-B | M12-D36-H36 | 36mm | 36mm |
| M16-拉钉-B | M16-D45-H46 | 45mm | 45mm |
应用简介
支撑柱叠层之间连接。

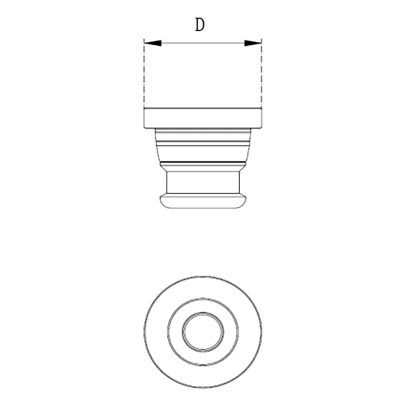

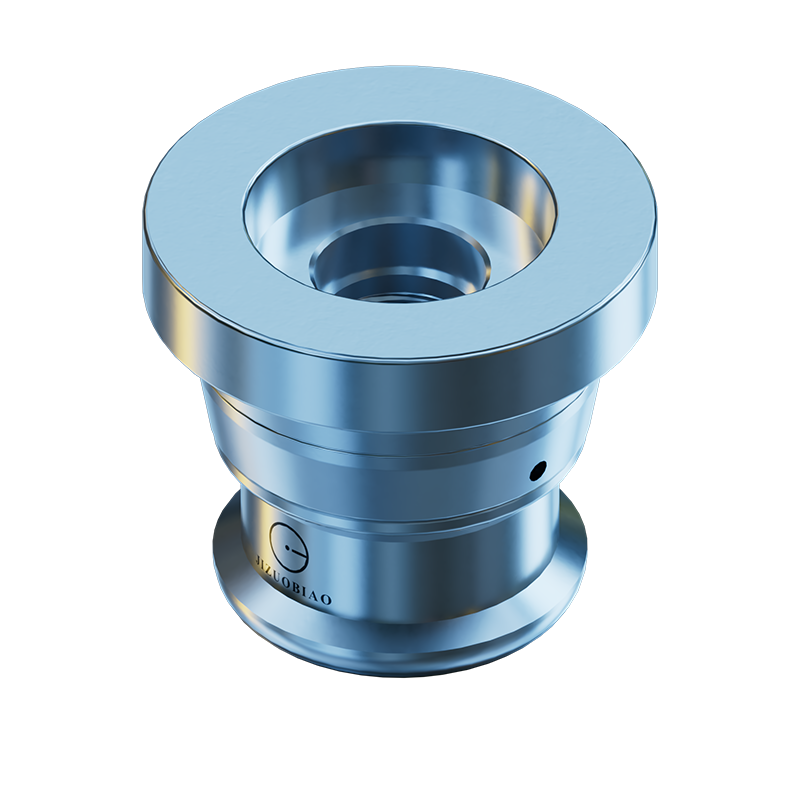

拉钉-C
| 名称 | 编号 | 外径D1 | 外径D2 | 扭力 | 剪切力 |
|---|---|---|---|---|---|
| M08-拉钉-C | M08-D40-H32 | 40mm | 16mm | 50Nm | 25Kg |
| M12-拉钉-C | M12-D50-H41 | 50mm | 20mm | 180Nm | 500Kg |
| M16-拉钉-C | M16-D55-H49 | 55mm | 24mm | 400Nm | 800Kg |
应用简介
支撑柱与垫规之间连接。
拉钉使用说明
