SM系列
在此写入描述
SM-A
| 名称 | 编号 | 外径D | 高度H | 摆角a | 内六角宽L | 内六角扭力 | 重量 |
|---|---|---|---|---|---|---|---|
| M08-SM-A | M08-SM-0 | 75mm | 180mm | ±3° | 5mm | 12Nm | 5Kg |
| M12-SM-A | M12-SM-0 | 85mm | 200mm | ±3° | 6mm | 20Nm | 7.5Kg |
| M16-SM-A | M16-SM-0 | 105mm | 260mm | ±3° | 8mm | 45Nm | 15Kg |

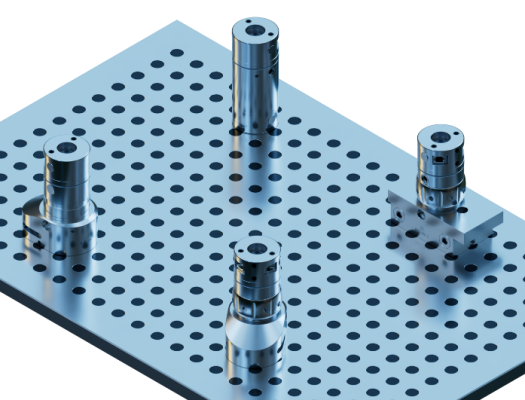

应用简介
X/Y平面零件原点定位。

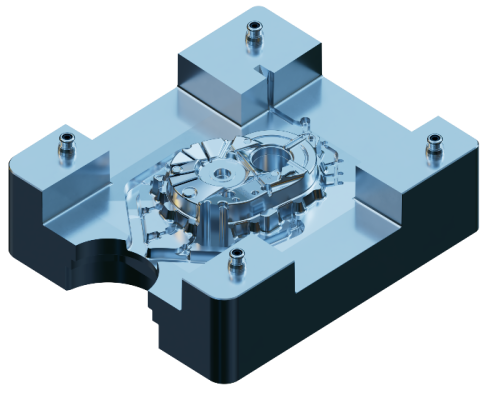

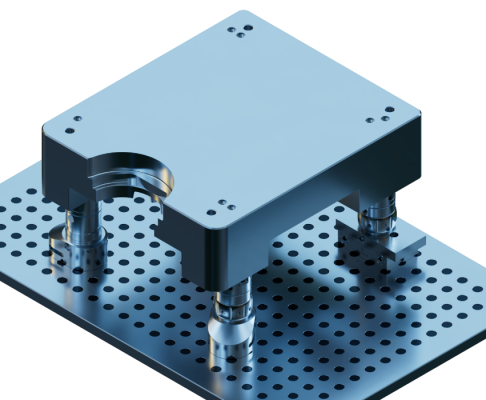

适用于热处理零件，铸件首次加工装夹。

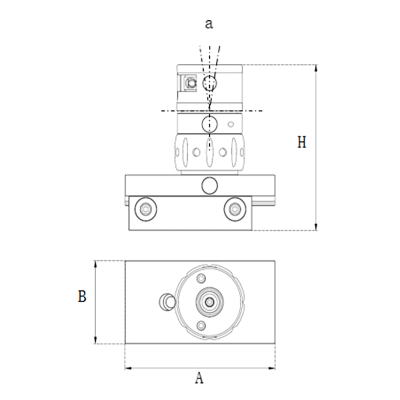

SM-B
| 名称 | 编号 | 长度A | 宽度B | 高度H | X/Y轴向移动范围 | 摆角a | 内六角宽L | 内六角扭力 | Z向微调方式 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| M08-SM-B | M08-SM-LXY-MZ | 195mm | 90mm | 180±5mm | -5_+30mm | ±3° | 5mm | 12Nm | 手动 | 10Kg |
| M12-SM-B | M12-SM-LXY-MZ | 195mm | 100mm | 200±5mm | -5_+30mm | ±3° | 6mm | 20Nm | 手动 | 13.5Kg |
| M16-SM-B | M16-SM-LXY-MZ | 220mm | 120mm | 260±5mm | -5_+30mm | ±3° | 8mm | 45Nm | 手动 | 24Kg |
应用简介
零件轴向（X轴或Y轴）定位。
自带微调功能，实现与原点等高调平。
适用于热处理零件，铸件首次加工装夹。

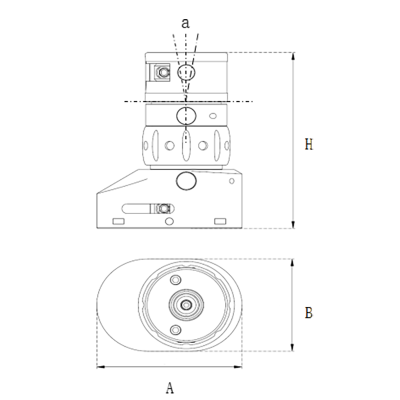

SM-C1
| 名称 | 编号 | 长度A | 宽度B | 高度H | XY平面平动范围 | 摆角a | 内六角宽L | 内六角扭力 | Z向微调方式 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| M08-SM-C1 | M08-SM-PXY-MZ | 140mm | 95mm | 180±5mm | -5_+40mm | ±3° | 5mm | 12Nm | 手动 | 7Kg |
| M12-SM-C1 | M12-SM-PXY-MZ | 150mm | 105mm | 200±5mm | -5_+40mm | ±3° | 6mm | 20Nm | 手动 | 10Kg |
| M16-SM-C1 | M16-SM-PXY-MZ | 170mm | 125mm | 260±5mm | -5_+40mm | ±3° | 8mm | 45Nm | 手动 | 19Kg |
应用简介
可以捕捉任意位置工艺孔定位装夹。
自带微调功能，实现与原点等高调平。

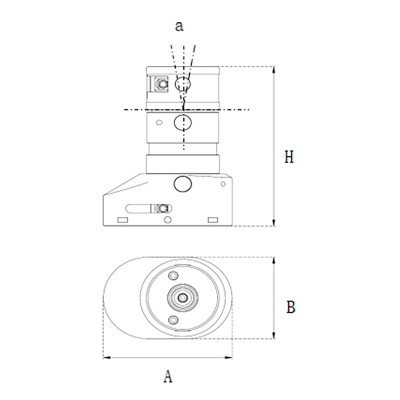

SM-D1
| 名称 | 编号 | 长度A | 宽度B | 高度H | XY平面平动范围 | 摆角a | 内六角宽L | 内六角扭力 | Z向微调方式 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| M08-SM-D1 | M08-SM-PXY-AZ | 140mm | 95mm | 180(0_-10mm) | -5_+40mm | ±3° | 5mm | 12Nm | 自动 | 7Kg |
| M12-SM-D1 | M12-SM-PXY-AZ | 150mm | 105mm | 205(0_-10mm) | -5_+40mm | ±3° | 6mm | 20Nm | 自动 | 10Kg |
| M16-SM-D1 | M16-SM-PXY-AZ | 170mm | 125mm | 265(0_-10mm) | -5_+40mm | ±3° | 8mm | 45Nm | 自动 | 18Kg |
应用简介
A/B/C1之后的补充装夹，提高装夹强度。
高度自动适应，实现与原点等高。

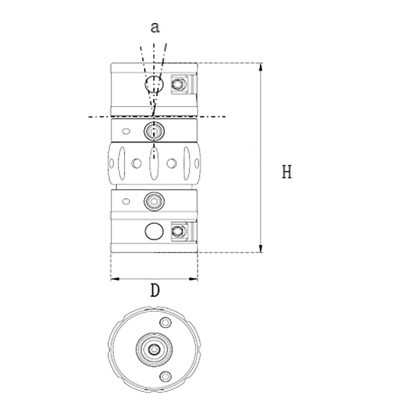

SM-C2
| 名称 | 编号 | 外径D | 高度H | 摆角a | 内六角宽L | 内六角扭力 | Z向微调方式 | 重量 |
|---|---|---|---|---|---|---|---|---|
| M08-SM-C2 | M08-SM-MZ | 75mm | 180±5mm | ±3° | 5mm | 12Nm | 手动 | 5Kg |
| M12-SM-C2 | M12-SM-MZ | 85mm | 200±5mm | ±3° | 6mm | 20Nm | 手动 | 7.5Kg |
| M16-SM-C2 | M16-SM-MZ | 105mm | 260±5mm | ±3° | 8mm | 45Nm | 手动 | 15Kg |
应用简介
适用零件工艺孔间距与基准板基准孔间距一致时装夹。
自带微调功能，实现与原点等高调平。

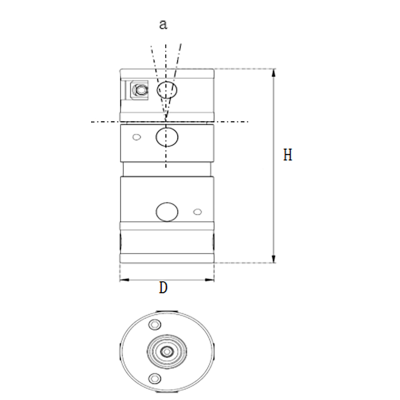

SM-D2
| 名称 | 编号 | 外径D | 高度H | 摆角a | 内六角宽L | 内六角扭力 | Z向微调方式 | 重量 |
|---|---|---|---|---|---|---|---|---|
| M08-SM-D2 | M08-SM-AZ | 75mm | 180(0_-10mm) | ±3° | 5mm | 12Nm | 自动 | 5Kg |
| M12-SM-D2 | M12-SM-AZ | 85mm | 205(0_-10mm) | ±3° | 6mm | 20Nm | 自动 | 7.5Kg |
| M16-SM-D2 | M16-SM-AZ | 105mm | 265(0_-10mm) | ±3° | 8mm | 45Nm | 自动 | 15Kg |
应用简介
适用零件工艺孔间距与基准板基准孔间距一致时装夹。
A/B/C2之后的补充装夹，提高装夹强度。
高度自动适应，实现与原点等高。
