支撑杆
在此写入描述

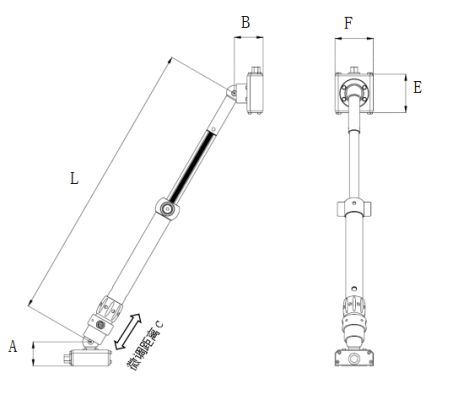

支撑杆
名称 | 编号 | A | B | C | L | L+L1 | 重量 |
|---|---|---|---|---|---|---|---|
M12-支撑杆 | M12-L850-1100 | 65mm | 80mm | ±5.0mm | 650-900mm | 850-1100mm | 17KG |
M16-支撑杆 | M16-D105-H160 | 65mm | 90mm | ±5.0mm | 650-900mm | 850-1100mm | 18KG |
磁力支撑杆
| 名称 | 编号 | E | F | 磁力 | 重量 |
|---|---|---|---|---|---|
| 磁力支撑杆 | CT-L850-1100 | 120mm | 120mm | 4200Nm | 22Kg |

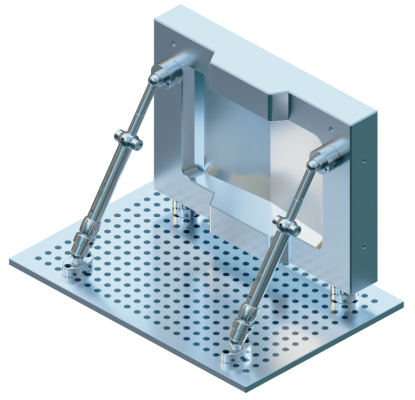

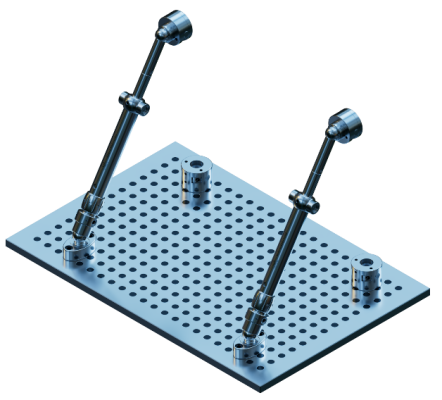

应用简介
广泛应用于卧式加工中心机床。
代替传统副工作台，减轻机床负重，提高装夹效率。
自带微调功能，弥补大型零件直角度不准时校正加工。
零件端不具备做工艺孔条件时，可用磁力支撑杆完成卧加辅助支撑装夹。
