支撑柱
在此写入描述

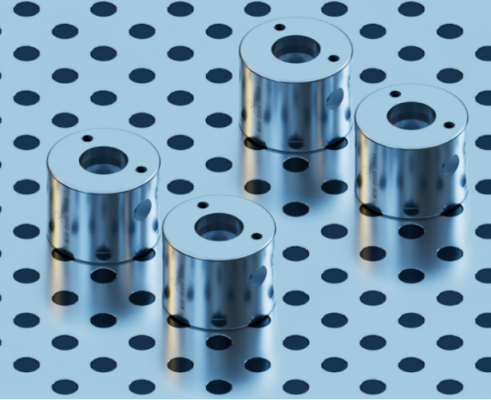

支撑柱-A

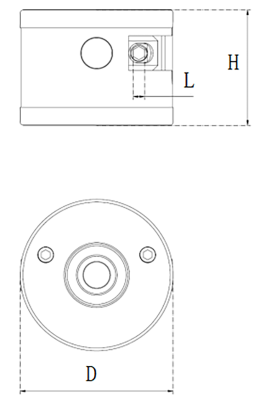

名称 | 编号 | 外径D | 高度H | 内六角宽L | 内六角扭力 | 重量 |
|---|---|---|---|---|---|---|
M08 支撑柱-A | M08-D075-H040 | 75mm | 40mm | 5mm | 12Nm | 1.3KG |
M12 支撑柱-A | M12-D085-H060 | 85mm | 60mm | 6mm | 20Nm | 2.5KG |
M16 支撑柱-A | M16-D105-H080 | 105mm | 80mm | 8mm | 45Nm | 5.0KG |

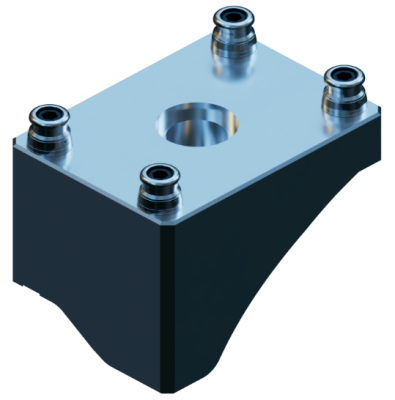

应用简介
零件端机构锁紧，工作台端螺丝锁紧，可有校降低支撑柱高度，提高装夹刚性和效率。
锁紧机构充分利用杠杆原理，配合契形挤压锁紧，实现极大锁紧力。
正反牙螺杆配合屈臂杠杆，极短行程实现锁紧和松开。
支撑柱-B

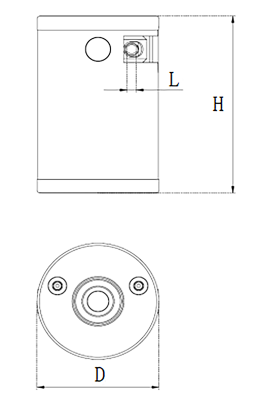

名称 | 编号 | 外径D | 高度H | 内六角宽L | 内六角扭力 | 重量 |
|---|---|---|---|---|---|---|
M08 支撑柱-B | M08-D075-H080 | 75mm | 80mm | 5mm | 12Nm | 2.2KG |
M12 支撑柱-B | M12-D085-H120 | 85mm | 120mm | 6mm | 20Nm | 4.2KG |
M16 支撑柱-B | M16-D105-H160 | 105mm | 160mm | 8mm | 45Nm | 8.5KG |

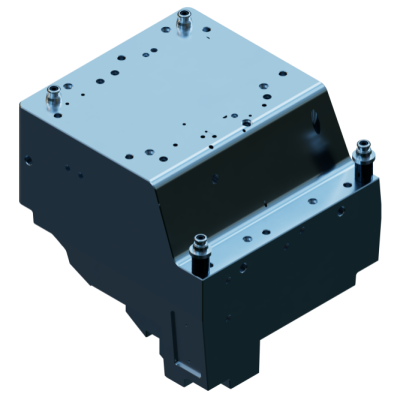

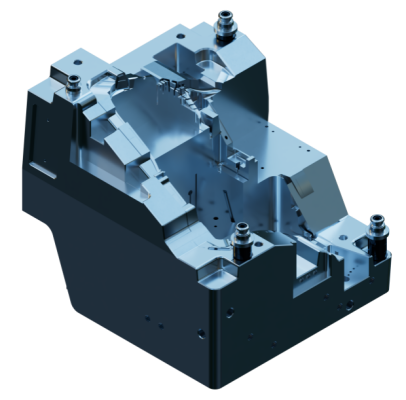

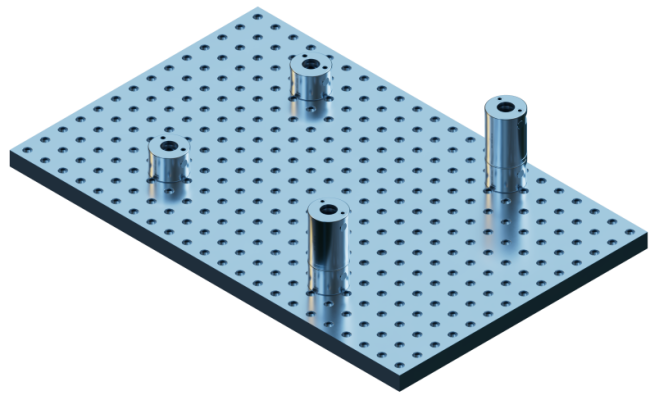

应用简介

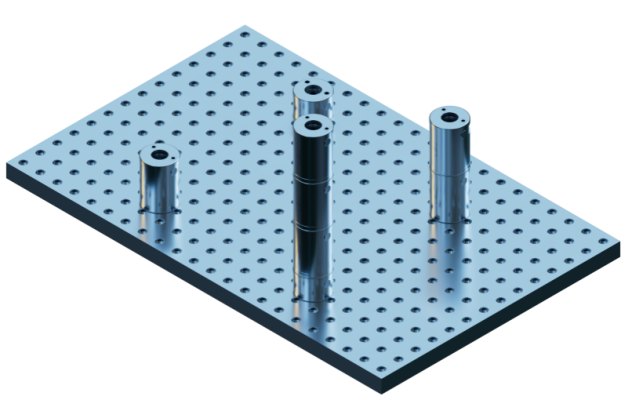

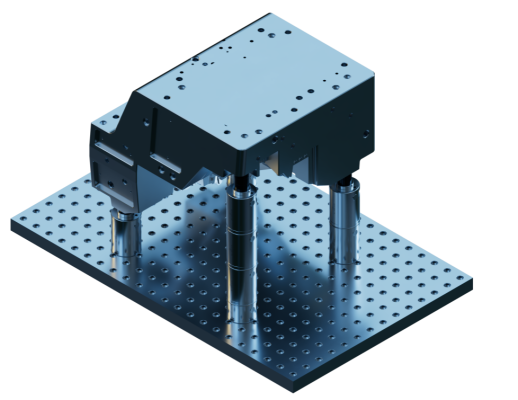

- 两端均采用锁紧机构，可实现较高悬空装夹，不等高装夹，多层叠高装夹。

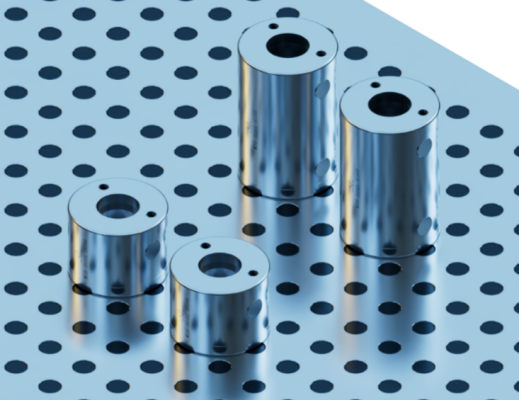

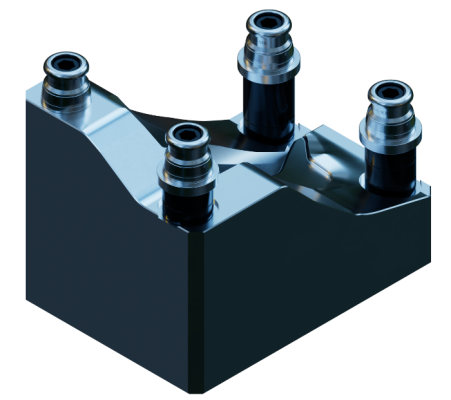

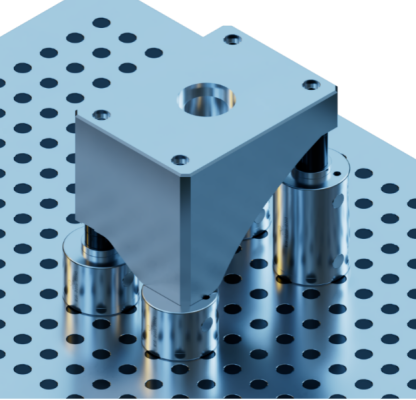

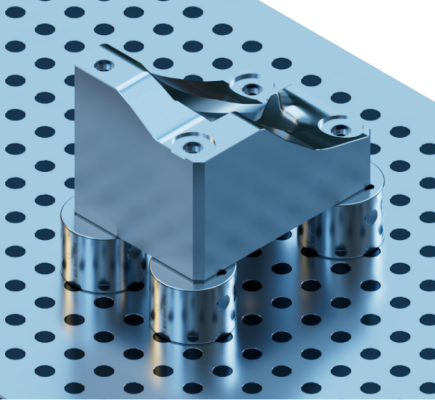

支撑柱模块
- 使用极坐标软件可实现预装夹。
装夹坐标、NC程序坐标、机床加工坐标可实现统一，成套使用极坐标夹具软硬件可以不用分中、取数，对好刀即可加工。
- 广泛应用于单机或自动化生产线体，完美解决了工件和托盘（自动生产线），工件和机床工作台的装夹关系。
